一、智能旋進流量計選型
用戶應根據管線輸氣量和介質可能達到的溫度和壓力范圍，估算出管線的最高和最低體積流量，正確選擇流量計規格。當兩種口徑流量計均能覆蓋最低和最高體積流量時，在壓損允許下，應盡量選小口徑。
選型計算公式如下：
Qg=Zg/Zn·Pn/(Pg+Pa)·Tg/Tn·Qn=101.325/(Pg+Pg)·(1/Zn/Zg)·(Tg/293.15)·Qn
式中：Tg、Pg、Pa含義同上，Qg為體積流量，Qn為標準體積流量，Zn/Zg數值列于表2。因計算步長較大，表內數據僅供參考，表中數據按天然氣真實相對密度Gr=0.600,氮?dú)夂投趸寄柗謹?shù)均為0.00計算。當介質壓力低于0.1MPa，均可按Zn/Zg=1.00估算。

二、選型實例
已知某一供氣管線實際工作壓力范圍為表壓0.8MPa～1.2MPa,介質溫度范圍為-10℃～+40℃，
供氣峰值為標準體積流量25000m3/h,供氣谷值為標準體積流量5600m3/h。天然氣之真實相對密度Gr=0.591,N2摩爾百分含量為Mn=1.6%,CO2摩爾百分含量為Mc=0.8%,當?shù)卮髿鈮簽?01.3kPa,要求確定流量計之口徑。
當介質壓力為0.8MPa、溫度為40℃時,壓縮因子影響最小,此時當處于供氣峰期時,具有最大體積流量。而當介質壓力為1.2MPa、溫度為-10℃時,壓縮因子影響最大,此時當處于供氣谷期時,具有最小體積流量。
由Gr=0.591、Mn=1.6%、Mc=0.8%、Pg=0.8MPa、溫度t=40℃時,按SY/T 6143中之公式,可求得
Zn/Zg =（Fz）2=1.0127,故最大體積流量為：
Qgmax = Zg/Zn·Pn/(Pg+Pa)·Tg/Tn·Qnmax
 = 1/1.0127×101.325/(800+101.3)×（273.15+40）/293.15×25000=2964.6（m3/h）
當P=1.2MPa,溫度t=-10℃時,可求得Zn/Zg=1.0355,故最小體積流量為：
Qgmin = Zg/Zn·Pn(Pg+Pa)·Tg/Tn·Qnmin
= 1/1.0355×101.325/(1200+101.3) ×（273.15-10）/293.15×5600=378（m3/h）
再由表1查得:流量計口徑為200mm,即選取TDS-200B型流量計。
三、智能旋進流量計外形尺寸及安裝

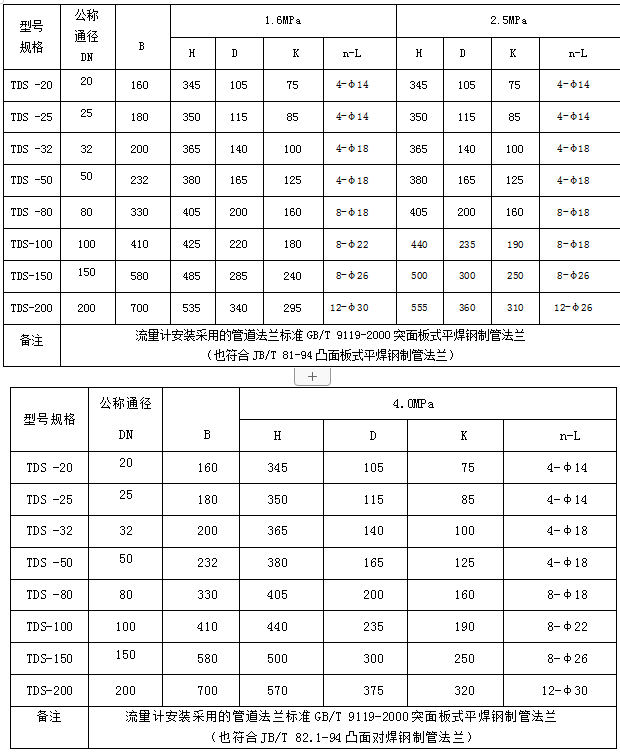

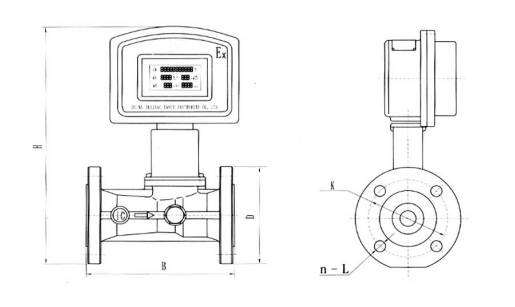

1、安裝尺寸

2、流量計安裝
1、嚴禁流量計在線焊接管道法蘭。
2、安裝流量計前應將管道內的雜物、焊渣、粉塵清理干凈。

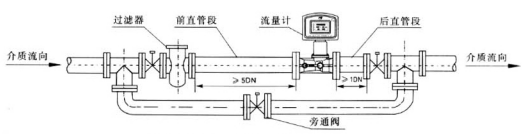

3、為了便于維修，不影響流體正常輸送，建議按圖所示設置旁通管道。

4、流量計前直管段≥5DN，后直管段≥1DN。
5、氣體內含有較大顆?；蜉^長纖維雜物時，必須安裝過濾器。
6、流量計可以垂直安裝，或任意角度傾斜安裝。
7、流量計水平安裝時，建議在流量計后直管段后安裝鋼制伸縮器(補償器)，伸縮器必須符合管道設計的公稱通徑和公稱壓力的要求。(伸縮器是作為管道應力的補償及方便流量計的安裝與拆卸)
8、流量計安裝在室外使用時，建議加配防護罩，以免雨水浸入和烈日曝曬而影響流量計使用壽命。
9、流量計周圍不能有強的外磁場干擾及強烈的機械振動。
10、流量計需可靠接地，但不得與強電系統地線共用。
