超聲波明渠流量計安裝接線方法

關鍵字：超聲波明渠流量計,超聲波流量計,明渠流量計

一、超聲波明渠流量計尺寸

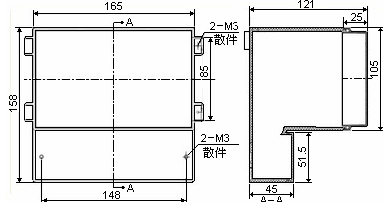

1、儀表外形尺寸

2、探頭外形尺寸

3、儀表接線板

二、超聲波明渠流量計接線說明
AC220V和DC24V電源接線在上電前請仔細查看，請勿接錯；
SPST1～SPST4為4路開關量，分別對應P03(Relay)菜單中Relay1～Relay4設置；
XPS為探頭接線柱，通過2芯屏蔽線或4芯屏蔽線和探頭相連；
2芯屏蔽線連接方式

紅色芯線接X(jué)PS的＋端，屏蔽線和黃色芯線擰在一起接－端，探頭接線板＋端和－端與之對應連接；
4芯屏蔽線連接

白色（或綠色）芯線接X(jué)S2接線柱的＋端，屏蔽線接－端，紅色芯線接VCC（1腳），黃色芯線接DIO（2腳），黑色芯線接GND（3腳），探頭接線板對應連接；
